HSS 1625 – Le module de tri à haute vitesse performant et flexible

• Saisie des échantillons
• Débouchage de tubes
• Déplacement sur des portoirs d’analyseur
• Rebouchage de tubes après l’analyse
• Déplacement sur des portoirs de stockage
• Phases pré et post-analytiques réunies dans un seul système compact
• Débit élevé jusqu’à 1200 tubes par heure
• Compatible avec la plupart des portoirs et des supports
• Identification des tubes au moyen d’un lecteur de codes-barres et d’une caméra
• Rebouchage des tubes avec des bouchons de stockage
• Possibilité d’optimiser séparément les modules de débouchage et de rebouchage
• Rebouchage de tubes Sarstedt Ø 13 à 15 mm avec une cape à vis

Affichant un débit de 1200 tubes max. par heure, le module HSS convient de manière optimale à un tri rapide et flexible des tubes d’échantillon avant et après les tâches d’analyse.

En fonction du matériau, les tubes centrifugés ou non centrifugés sont placés sur la plateforme de chargement du module HSS avec les portoirs correspondants.

Le module HSS détecte le code-barres et le type de récipient, ouvre les tubes d’échantillon en fonction du poste de travail et les place sur tous les types de portoir courants (Abbott, Beckman, Roche, Siemens, etc.) en vue de leur analyse.

Suite aux activités de routine, les tubes d’échantillon peuvent à nouveau être triés ou être directement extraits des portoirs d’analyseur, puis être rebouchés et placés sur des portoirs de stockage.

L’aménagement défini pour un lot de porte-tubes différents peut être entièrement modifié par l’insertion d’une FlexPlate. Vous avez ainsi la possibilité d’utiliser différents supports sources ou cibles pour effectuer par exemple des activités de routine ou d’archivage.

Système de répartition d’échantillons PVS 1625

• Système complet pour les phases pré et post-analytiques
• Compatible avec tous les systèmes d’analyse
• Configuration modulaire répondant aux exigences du client :
                       o Plateforme de chargement et/ou chargement en vrac (Bulk Loader)
                       o Module Identification
                       o Déboucheur
                       o Reboucheur
                       o Module d’aliquotage
                       o Trieur
• Compatible avec la plupart des types de tubes
                       o Ø : 13 à 16 mm
                       o Hauteur : 65 à 100 mm
• Compatible avec les portoirs et supports courants

  •

Le PVS 1625 est un système d’automatisation configuré selon les exigences du client pour traiter les échantillons dans les phases pré et post-analytiques. Il n’est pas conçu pour des portoirs ou des supports déterminés et peut traiter n’importe quel support source ou cible. À titre de système ouvert, il peut être utilisé en complément de tous les systèmes d’analyse ou de manière autonome.

Les tubes sont chargés en vrac via le Bulk Loader ou sur des portoirs dans la plateforme de chargement, ce qui permet de traiter indifféremment des tubes fermés et ouverts.

Des modules ID (identification) sont disponibles pour lire les codes-barres, identifier les types de tube au moyen d’une caméra et pour déterminer le niveau de remplissage des tubes.

Dans le module d’aliquotage, le PVS prépare les tubes secondaires avec un code-barres et les volumes requis sont pipetés. Tout risque de confusion des échantillons est écarté. La quantité disponible d’un échantillon est utilisée de façon extrêmement rentable.

Deux modules de rebouchage sont disponibles pour l’archivage ou pour l’expédition d’échantillons. Les tubes sont rebouchés soit avec des bouchons pression (tous les diamètres de 13 à 16 mm) soit avec des bouchons vissants (tubes Sarstedt d’un diamètre de 13 ou 15 mm, comme la S-Monovette®).

Modules de fonction - Vous avez le choix

Chargement des échantillons

Le module Bulk Loader permet de charger en vrac des récipients fermés. Les tubes fermés sont chargés en vrac dans le tiroir du module Bulk Loader, c’est-à-dire sans saisie des tubes préalable.

Bulk Loader

À titre alternatif, les tubes d’échantillon ouverts ou fermés sont déposés dans des portoirs ou des plateaux sur la plateforme de chargement et introduits à partir d’ici dans le système.

Portoirs linéaires

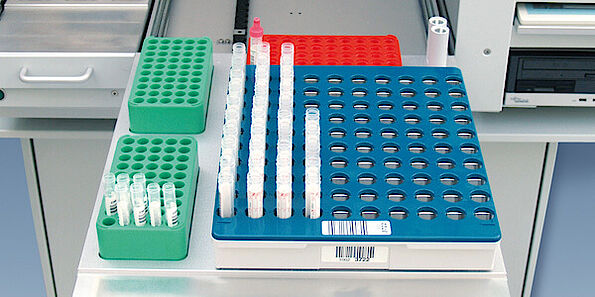

Plateforme (exemple)

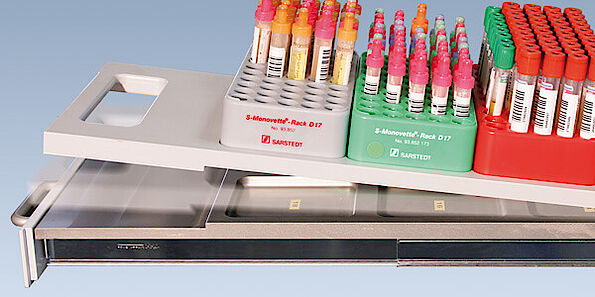

FlexPlate

L’utilisation de la FlexPlate permet une multitude de choix pour les supports d’échantillon.

Identification

Chaque récipient doit être identifié à l’aide d’un code-barres afin de permettre un traitement ciblé des échantillons. Le code-barres peut de plus contenir des informations à propos du type de matériau d’échantillon. Pour finir, le type de tube contribue de manière notable à un traitement irréprochable. Des modules aux fonctions différentes sont disponibles et permettent la lecture des codes-barres, l’identification des types de tube au moyen d’une caméra et la détermination du niveau de remplissage des tubes.

• Code-barres
• Type de tube
               o Longueur
               o Diamètre
               o Couleur de cape
• Niveau de remplissage

Débouchage

Le module de débouchage ouvre les tubes avec cape à pression ou bouchon fileté. Tous les tubes de 80 à 110 mm de hauteur (cape incluse) et de 13 à 16 mm de diamètre sont traités au cours d’une opération mixte sans tri préalable (autres tailles sur demande). Les capes à pression et les capes à vis sont retirés de manière sécurisée et éliminés de façon hygiénique.

• Cape à pression
• Cape à vis

DC 1200 - Module de débouchage

Aliquotage

Le module d’aliquotage prépare des tubes secondaires avec un code-barres et les volumes requis y sont pipetés. Tout risque de confusion des échantillons est écarté. La quantité disponible d’un échantillon est utilisée de façon extrêmement rentable. Voir page 28 pour consulter les informations relatives aux tubes secondaires disponibles.

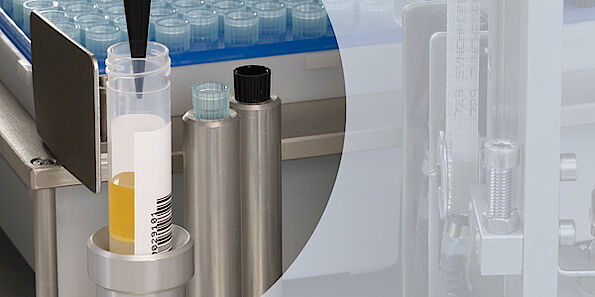

Prélèvement à partir d’un tube primaire (PVS 1625)

Rebouchage

Deux variantes de module de rebouchage sont disponibles. Les tubes sont rebouchés soit avec des capes universelles (tous les diamètres de 13 à 16 mm) soit avec des capes à vis pour les tubes Sarstedt (comme la S-Monovette®) d’un diamètre de 13 ou 15 mm.

Cape à vis (RC 1200 S)
Cape d’archivage (RC 1200)

Tri / Stockage

Les récipients sont triés selon une analyse effectuée par le système informatique de laboratoire (LIS) ou selon une règle de distribution prédéfinie, comme la couleur de la cape. Utilisable avec la plupart des portoirs et des supports (voir aussi FlexPlate). Sur le Bulk Loader BL 2000, le tri pour les différents espaces de travail a lieu en vrac dans des tiroirs.

Plateforme de tri (BL 1200)
Tiroirs (BL 2000)

L’ID d’échantillon et de support ainsi que la position et l’horodatage sont consignés pour les tubes destinés à être archivés. Le suivi d’échantillons sans interruption permet un accès immédiat à tous les échantillons.

Stockage
