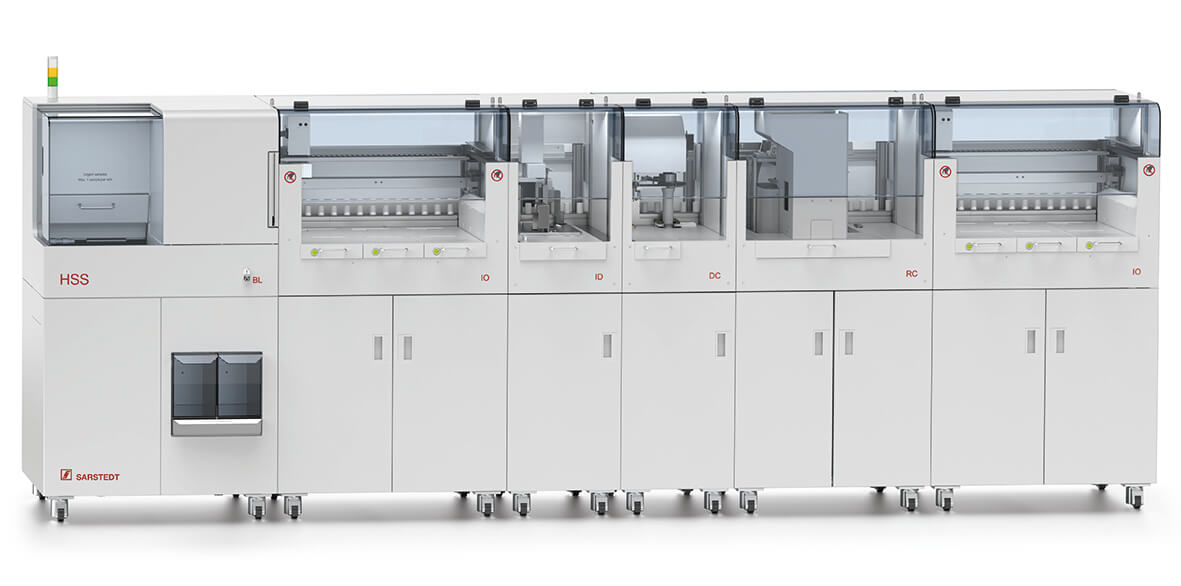

HSS — High Speed Sorter высокоскоростной сортер

Новый высокоскоростной сортер HSS собирается из модулей, изготавливаемых по индивидуальному заказу и, таким образом, точно соответствует требованиям  конкретной лаборатории.

В наличии имеются следующие модули:

  • Модуль BL

Подача закрытых пробирок с образцами в контейнер без предварительной сортировки и установки в штативы. Модуль BL имеет встроенный модуль ID для идентификации образцов, определения типа пробирки (по цвету и форме крышки и размерам пробирки) и считывания статуса центрифугирования (Gel-Check).

  • Модуль IO

С помощью модуля IO открытые или закрытые пробирки с образцами переносятся в штатив или из штатива. Компоновка платформы создается специально для конкретной лаборатории и может изменяться с помощью FlexPlates (например, для переключения между стандартными задачами и архивированием)

  • Модуль ID

Модуль ID идентифицирует пробирки с образцами по штрих-коду, определяет тип пробирки (по цвету и форме крышки и размерам пробирки) и считывает статус центрифугирования (Gel-Check).

  • Модуль DC

Модуль снятия крышек открывает пробирки с резьбовыми крышками или пробками различных производителей для подготовки образцов к анализу.

  • Модуль RC

Модуль надевания крышек доступен в 3 версиях. Он закрывает пробирки диаметром 13–16 мм универсальной пробкой, тем самым предотвращая испарение. В качестве альтернативы пробирки SARSTEDT диаметром 13 или 15 мм закрываются соответствующей резьбовой крышкой для транспортировки или длительного хранения.

  • Модуль SC

Модуль SortConnect позволяет подключать HSS к аналитической линии. Ручной перенос отдельных пробирок в штатив больше не требуется. Рабочий процесс является единообразным и непрерывным.



Система распределения проб PVS 1625

  • Комплексная система для пре- и постаналитического этапов
  • Сочетается с любыми аналитическими линиями
  • конфигурация "под заказ" со следующими модулями:
    • Платформа загрузки и/или Bulk Loader
    • модуль идентификации
    • модуль снятия крышек
    • модуль закрывания
    • аликвотер
    • сортер

  • Для всех распространённых типов пробирок
    • Ø 13 – 16 мм
    • длина 65 – 100 мм

  • Совместимость с распространёнными системами штативов и рэков

PVS 1625 представляет собой конфигурируемую заказчиком систему автоматизации для обработки проб на пре- и постаналитическом этапах исследования. Она не привязана к определённым системам штативов или рэков а может работать с любыми исходным и целевыми штативами. Являясь открытой системой, она может использоваться дополнительно к любым аналитическим линиям или независимо от них.

Подача пробирок с образцами осуществляется россыпью через систему Bulk Loader или в штативах через загрузочную платформу. Это обеспечивает одинаково эффективную обработку открытых и закрытых пробирок.

Модуль ID идентифицирует штрих-код, определяет тип пробирки (по цвету и форме крышки и размерам пробирки) и считывает статус центрифугирования.


На аликвотере осуществляется создание штрих-кодированных вторичных пробирок и раскапывание затребованных объёмов. Перепутывание проб исключено, доступный объём пробы используется с высокой эффективностью.

Имеются два варианта модулей закрывания: для архивации и для пересылки проб. Пробирки запечатываются архивными пробками (любые диаметры от 13 до 16 мм) или резьбовой крышкой (пробирки Sarstedt диаметром 13 или 15 мм, напр., S-Monovette®).

Функциональные модули - у вас есть выбор

Подача проб

Модуль Bulk Loader позволяет загружать закрытые пробирки россыпью. Россыпью, т.е. не прикасаясь к каждой отдельной пробирке, пробирки ссыпаются в лоток устройства Bulk Loader.

Bulk Loader

В качестве альтернативы открытые или закрытые пробирки устанавливаются в любых штативах или рэках на подающую платформу и оттуда заводятся в систему.

Платформа (пример)
FlexPlate

Максимум возможностей выбора прободержателей появляется при использовании FlexPlate.

Идентификация

Для надлежащей обработки образцов каждая пробирка должна быть идентифицирована посредством штрих-кода. Кроме того, штрих-код может также содержать информацию о виде материала пробы. Тип пробирки также играет важную роль для бесперебойной обработки. Модуль ID идентифицирует штрих-код, определяет тип пробирки (по цвету и форме крышки и размерам пробирки) и считывает статус центрифугирования.

  • Штрих-код
  • Тип пробирки
    • Высота
    • Диаметр
    • Цвет и форма крышки

  • Статус центрифугирования

Открывание

Модуль снятия крышек открывает пробирки с резьбовыми крышками и пробками. Все пробирки диаметром 13 – 16 мм и длиной 80 – 110 мм (с крышкой) обрабатываются без предварительной сортировки в смешанном режиме (другие размеры - по запросу). Выполняется надёжное снятие и гигиеничная утилизация пробок и резьбовых крышек.

  • Пробка
  • Резьбовая крышка
DC 1200 - модуль снятия крышек

Аликвотирование

Аликвотер создаёт штрих-кодированные вторичные пробирки и дозирует в них нужные объёмы. Перепутывание проб исключено, доступный объём пробы используется с высокой эффективностью. Информацию о доступных вторичных пробирках см. на странице 28.

Взятие образца из первичной пробирки (PVS 1625)
Перенос образца во вторичную пробирку (PVS 1625)

Закрывание

Предлагаются два варианта модулей закрывания. Пробирки закрываются универсальными пробками для любых диаметров в диапазоне 13 – 16 мм или резьбовой крышкой для пробирок Sarstedt (напр., S-Monovette®) диаметром 13 мм или 15 мм.

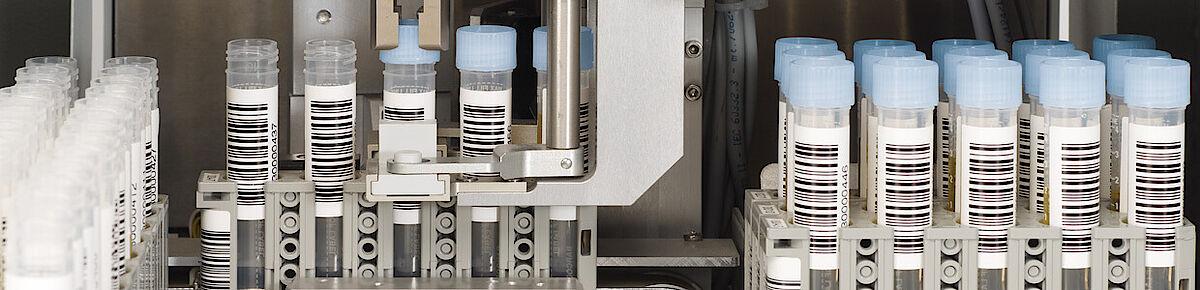

Резьбовая крышка (RC 1200 S)
Архивная пробка (RC 1200)

Сортировка/архивирование

Сортировка пробирок осуществляется согласно заданию на анализ от ЛИС (лабораторной информационной системы) или по фиксированному правилу распределения, напр., по цвету крышки. Можно использовать любые распространённые системы штативов и рэков (см. также FlexPlate). Сортировка пробирок в Bulk Sorter HCTS2000 MK2 осуществляется по целевым контейнерам (для отдельных рабочих мест).

Сортировочная платформа (BL 1200)
Целевые контейнеры (HCTS 2000 MK2)

Для пробирок, отправляемых в архив, протоколируется ID пробы, ID штатива положение и отметка времени. Эффективное отслеживание проб позволяет немедленно получать доступ к пробам.

Архивирование
HCTS 2000 MK2

HCTS 2000 MK2
